本養殖系統的研發和設計是由廣州環控、武漢生物研究院和南海研究所共同設計和研發，擁有如下專利：
一種水基受控懸浮式循環水養殖系統，專利號：201820189755.4
一種跑道式水循環養殖池的推水增氧系統，專利號：201820184310.7
一種保溫式集裝箱水處理控制系統，專利號：201820710767.7
系統特點
本懸浮式養殖水槽結構的主體框架由深海養殖網箱改造而來，吸收了深海養殖網箱抗風浪，高強度，結構緊湊的優勢，適當改進以適應內陸湖泊、水庫、池塘和河流的使用。主體框架由內外圈主浮管、扶手立柱管，三通，定位塊，銷釘?shù)戎鞲迸浼崛酆附佣?，材料分別采用PE管材料，玻璃鋼板材，鋼架浮筒，主要材料更是用全新高密度聚乙烯原料加抗老化劑一次性注塑成型?？估烁?米以上，能抵抗10級以上臺風。養殖水槽的池體采用超強經編PVC夾網布經高溫熱合而成，水下使用壽命達15年以上。養殖水槽在結構上分為養殖區、推水區和垃圾回收區。本懸浮養殖水槽的最大特色是設計為跑道式養殖池，具有如下特點：
1. 懸浮式養殖水槽對場地無要求，所有部件均在工廠預制生產后到現場組裝，安裝快捷，節約成本。
2. 懸浮式池底設有環控專利設計的定型框架和配重塊，用于將養殖池定型，保證養殖池造型穩定。
3. 當大功率推水器打開時，養殖水槽內的養殖水順著跑道流動，養殖品種則在水中逆水游動，使得養殖品種24小時都在運動，增強了體質，降低了患病風險，品質更好。吃起來口感更好，故名跑步魚。
4. 跑道池兩端的寬度大于跑道池兩側的寬度，養殖水流過兩端時，水流速度降低，養殖水中的垃圾會在此沉淀下來。由于垃圾回收區低于養殖池底部50公分，有利于垃圾回收。
5. 懸浮跑道式養殖水槽的進水口設有止回閥，從水處理集裝箱處進水，只進不出。換水過程通過陸基水處理集裝箱系統完成，由此減少換水量。確保了養殖池內的高密度和高溶氧度。這樣才能真正實現120斤/m³的產量目標。
系統優勢
1. 排污率高：傳統池塘工業化生態養殖系統中養殖區、集污區、生態凈化區存在部分區域雙向互相聯通，沒有完全隔離，這也導致養殖區的養殖廢水廢物無法完全排出，影響?zhàn)B殖區水質。廣州環控設計的懸浮跑道式養殖池，設有單獨的排污口，單向流通，與集污池單向隔離，使得排污率達到95%以上。
2. 節水節地：傳統池塘工業化生態養殖系統要求養殖區與生態凈化區的比例達到1：50以上，使用本系統的水處理集裝箱技術，僅需1：5的比例即可完成養殖水的循環處理，節約土地資源和水域資源。同樣面積的水域可以獲得更高的產量，經濟效益顯著提高。
3. 養殖密度高： 采用集中排污，養殖區與水處理區完全隔離，防止了二次污染，水質更好，使得養殖密度能夠大大提高，最大密度可達60kg/m³。
4. 視頻監控：在設備及控制集裝箱內安裝了視頻監控系統，可24小時監控養殖系統狀態。養殖戶利用手機APP即可實時查看養殖系統的運行狀態，做到隨時監控。
5. 智慧漁業互聯網：綜合利用現代互聯網大數據，監控采集水質信息，可全程記錄溫度、PH、溶氧度、ORP、余氯等參數，水質異常及時報警提示，并在線給出水質處理建議。配套養殖流程系統可記錄養殖數據，魚苗、投料和生長狀況，為養殖過程積累經驗和數據。所有數據均存儲在云端，可隨時追溯查看。
系統設計

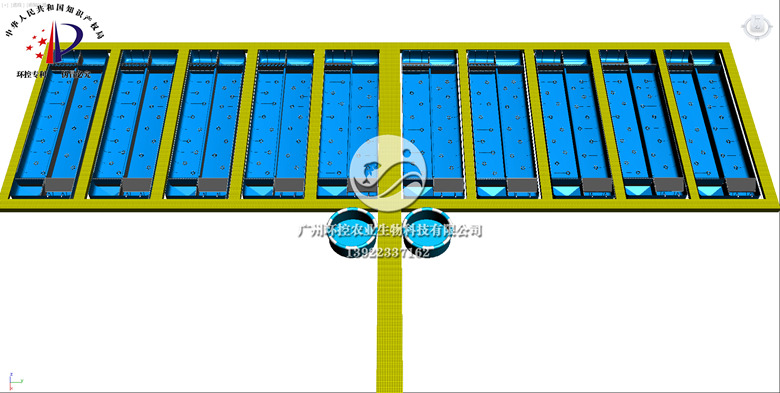

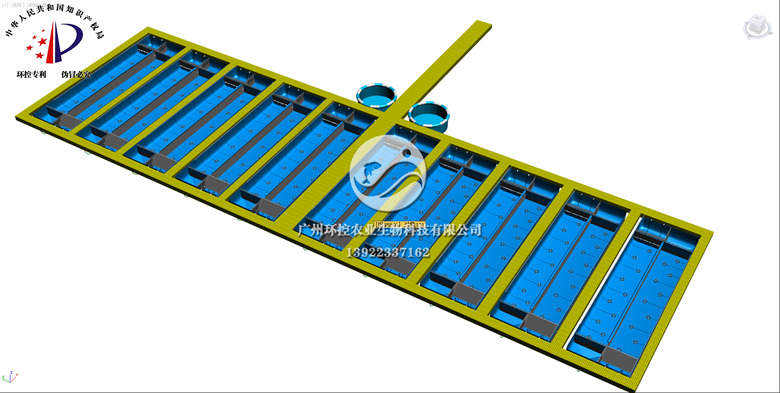

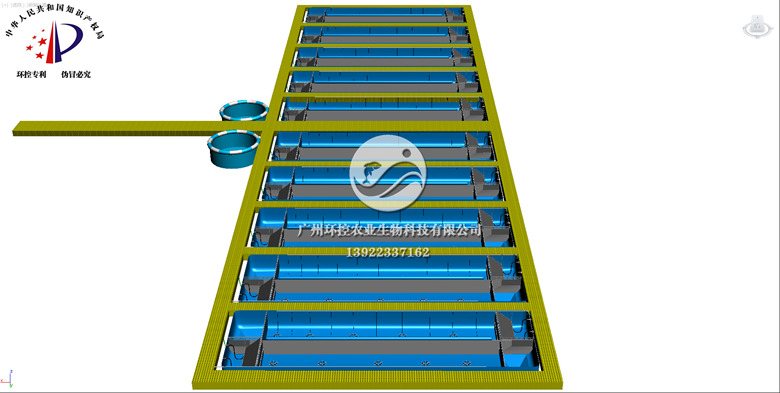

由于養殖水庫水位較深，因此本養殖水槽設計深度為2.2米，與1.5米深度的養殖水槽相比，加大了單位面積的養殖水體體積，能獲得更高的產量和收益。本系統總共設計有10條養殖水槽，單條養殖水槽設計尺寸為5x26x2.2m，養殖面積為110㎡，養殖水體體積為220m³，設計產量為220m³X120斤/m³=26400斤。10條水槽的設計總產量可達264000斤。

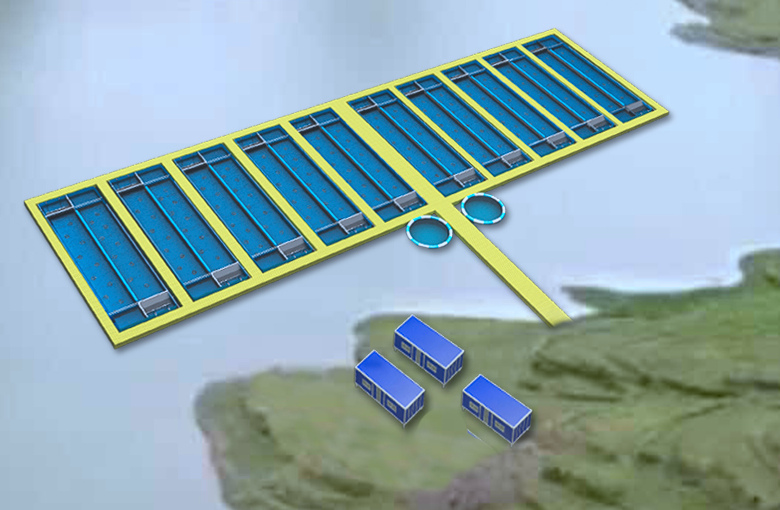

在水處理集裝箱的配置上，我公司根據總養殖水體體積、養殖密度、處理能力進行綜合測算和規劃，設計每5條懸浮式跑道式養殖槽一個水處理集裝箱，本系統的10條懸浮式跑道式養殖槽組成的兩個集裝箱與另外一個設備及控制集裝箱形成一拖二系統。此配置兼顧了處理能力和成本控制，以求達到最佳的性價比，節省設備投入的資金，又能達到理想的水處理效果。
系統運行流程

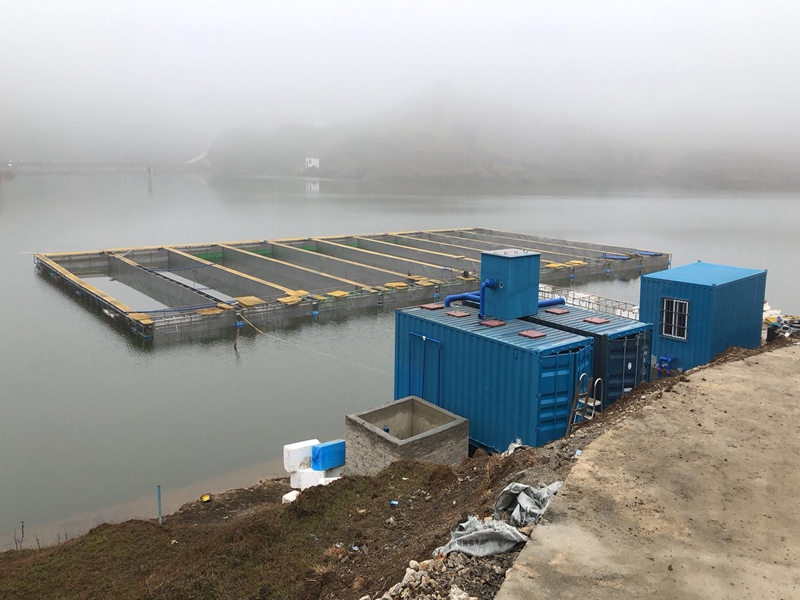

在本套系統中，養殖水槽、水處理集裝箱和生態凈化區是一個有機結合的整體，所有養殖水均在這個系統內部循環，對外零排放，無污染。養殖水從生態凈化區補充給養殖水槽進行養殖，養殖水槽內中產生的殘餌糞便等廢物經過垃圾回收區多種方式處理后再進入水處理集裝箱內進行處理，最后再從水處理集裝箱排入生態凈化區進行最后的生態凈化。整個流程形成一個完整的循環，所有養殖水均在循環中被循環利用，使水資源得到了全部利用，大大降低了對水資源的要求和負擔，節能環保，是真正可持續化發展的水產養殖新方向。
水處理集裝箱內設有垃圾回收系統、水處理系統、增氧系統、水質監控系統、備用發電系統等各項子系統：
垃圾回收系統由高壓垃圾回收水泵通過管道連接至養殖池底部的垃圾回收口，通過水泵定時將垃圾回收區內沉淀池中的養殖廢水抽入水處理集裝箱內的水處理系統進行處理。
水處理系統設有高密度滾筒微濾機回收較大顆粒的固體廢物，過濾后的養殖廢水再次進入蛋白質分離器進行分離，并將細小及蛋白物質進行回收，完全去除了水體中的微小雜物及蛋白。處理完畢后進入沸騰式生物過濾器做進一步處理，去除養殖廢水中的氨氮、亞硝酸鹽、硫化氫等溶解在養殖廢水中的有害物。最后經過紫外線殺菌器進行殺菌處理，完成整個處理過程。通過進水管道送入養殖水槽所在的遠水域進行生態凈化，經過生態凈化后的養殖水可達到漁業用水標準。真正意義上實現了養殖水在系統內的循環利用，綠色環保，無污染，零排放，高密度，高效率的養殖新模式。
增氧系統包含了大風量，高壓力的三葉羅茨風機，可為養殖水槽提供強勁的增氧需求。養殖水槽內還配備有廣州環控農業生物科技有限公司專利設計的增氧推水裝置，利用增氧風機的動力來推動養殖水沿跑道流動，無需額外能源就能完成增氧和推水的功能，更節能高效。
水質監控系統設置在水處理系統的末端，用于實時檢測水質，確保處理效果。配備有高精度傳感器，對水質實施溶解氧、溫度、pH、等參數全程實時在線監測，水質監控系統的數據返回PLC控制系統設備，由PLC實現無線遠程監控、短訊和手機APP推送功能。
備用發電系統由配備ATS自切換系統，發電機組與市電并網運行，當檢測到市電電壓不穩，或者斷電時，ATS自切換系統會在十幾秒之內啟動發電機組，接管整套供電系統，保證全套養殖系統的正常運行。當市電恢復后，發電機組會持續工作一段時間，確認市電穩定后發電機組停止工作，切換回市電供電。整個流程實現了全自動化控制，無需人工干預，保證了養殖系統的用電安全性和養殖品種的安全。也避免了因斷電導致養殖品種缺氧死亡的重大安全隱患。
系統總結
本套養殖系統綜合運用了環保和現代工業化的理念，結合機械工程學、生物學、水處理化學、機電工程學、現代電子信息學等先進學科，對水產品進行高密度、高效率化生產。循環利用，環保無害是本養殖系統和方案的第一宗旨，也是未來水產養殖的必經之路。
